Bently Nevada™ Orbit DCM

Monitoramento da Integridade e Gerenciamento de Desempenho da Planta

Home > Soluções > Bently Nevada > Orbit DCM

Visão Geral

O Orbit Distributed Condition Monitoring (DCM) é uma solução de ponta de monitoramento de condições e gestão de ativos para máquinas auxiliares da planta. Projetado para oferecer simplicidade e escalabilidade, o Orbit DCM combina uma arquitetura compacta e segura contra ameaças cibernéticas com uma instalação fácil, proporcionando alta densidade de canais e ampla compatibilidade com sensores.



Simplicidade e Facilididade de Instalação



Amostragem Simultânea de Dados em Alta Velocidade

Cybersecure (IEC 64223) com Detecção de Violação Integrada



Ecossistema Inovador para Gerenciamento dos Ativos de Planta

Solução Orbit DCM

Orbit DCM

Amostragem simultânea de todos oscanais (síncronos);
Forma de onda, espectros, extração de pico, valor global;
Armazenamento de dados baseado; no estado de operação e em alarmes
Armazenamento das configurações a bordo;
Retenção de dados offline.

Suporta multi-transdutores

Acelerômetros (standard & dual, ICP/IEPE 10mA);
Velômetros Velocidade (rotação), keyphasor;
Proximidade (via alimentação externa);
Processo (0-5V) – Temperatura, pressão, processo.

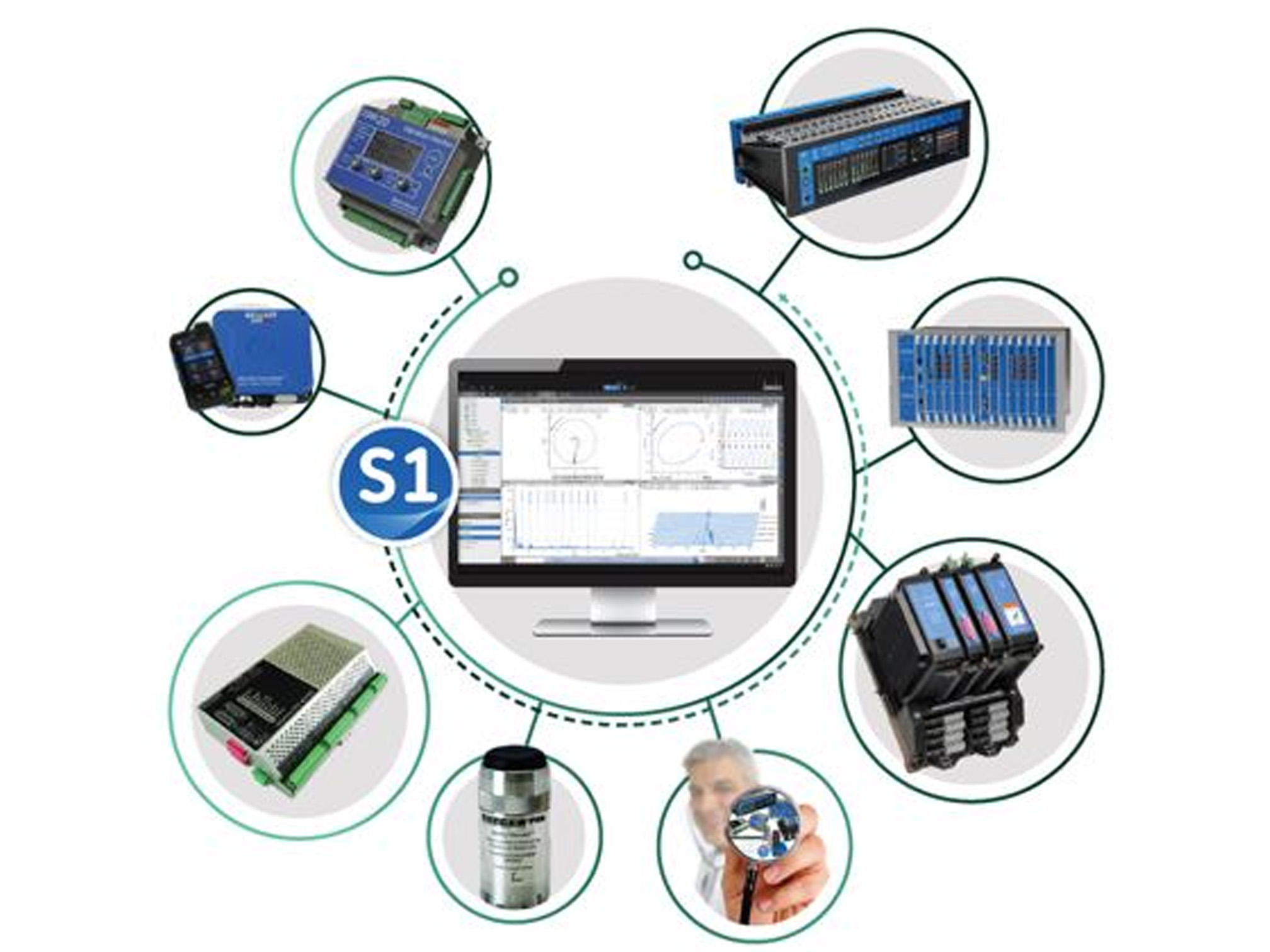

Software System 1

Monitoramento de condições;
Valores de tendência + forma de onda/espectros;
Visor HMI;
Alertas e alarmes;
Gerenciamento dos ativos de toda a planta – comunicação com outros sistemas via OPC ou Modbus.

Principais Características

AMOSTRAGEM SIMULTÂNEA (SÍNCRONA)

16 canais para dados dinâmicos (vibração relativa, absoluta etc.);
4 canais para speed (Keyphasor);
4 entradas digitais (triggers de estado de operação).

RECURSOS AVANÇADOS

4 níveis de criticidade de Alarme;
Armazenamento de dados baseado no estado de operação e em alarmes;
Armazenamento de dados off-line – ≥7 dias.

BASEADO NO ESTADO DE OPERAÇÃO

Até 12 estados (configuráveis pelo usuário);
Avaliação no intervalo de 1 segundo.

COMUNICAÇÕES

System 1 — Bently Nevada;
Modbus TCP/IP client/server;
Modbus RTU client.

CLASSIFICAÇÃO INDUSTRIAL

CSA C1D2, ATEX/IECEx Zone 2;
IP66.

DADOS & MEDIÇÕES

Direct, bias, speed, gap, RMS;
Espectro geral, energia, extrações de pico;
Janelas configuráveis pelo usuário.

Até:

Frequência máxima de até 40kHz;
Amostragem de forma de onda de até 32k;
Resolução espectral de até 12.800 linhas.

ARMAZENAMENTO DE
DADOS

Configurável pelo usuário (≥30 seg);
Todos os canais, estados, alarmes;
Armazenamento interno de 8 GB (min. 7
dias);
Espectros de antes e após o alarme.

ALARME

4 níveis de criticidade avaliação no intervalo de 1 segundo;
Dentro/fora da banda, acima/abaixo dos setpoints, baseado no estado de operação;
Dados de alta resolução para cada alarme.

Aplicações

Agitadores

Moinhos de Bolas

Sopradores

Centrífugas

Torres de Resfriamento

Pontes Rolantes

Guindastes

Extrusoras

Ventiladores

Exaustores

Redutores

Bombas Melt

Motores

Máquinas de Papel

Bombas

Laminadores

Turbinas Eólicas

Compressores

Embora o Orbit DCM possa atender facilmente todas as máquinas comuns, ele também foi projetado para atender às máquinas mais desafiadoras e aos seus requisitos exclusivos de monitoramento.
