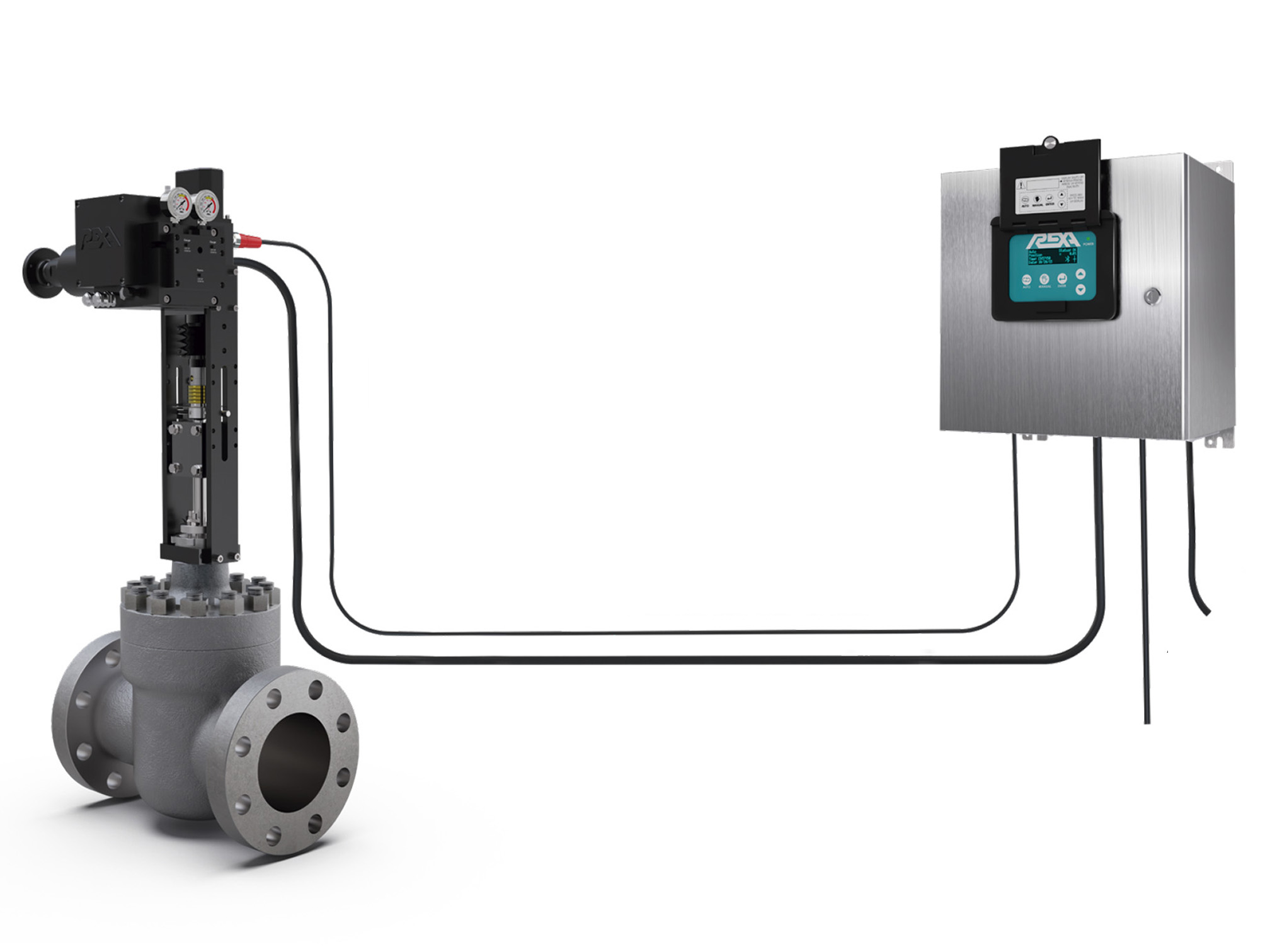

Atuador Electraulic™ REXA

Display e Teclado

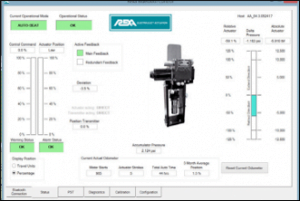

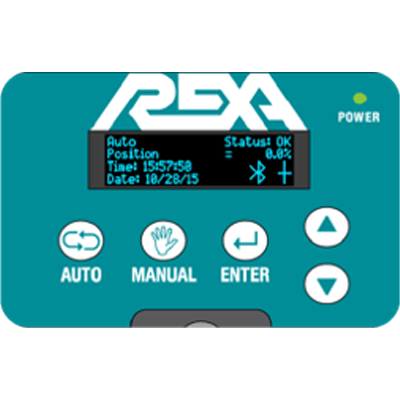

Calibração simples, amigável e fácil de usar. Exibe o modo de operação, posição atual, avisos de diagnóstico e alarmes de diagnóstico. Um relógio em tempo real fornece a data e hora do evento.

Medidores de pressão e Bypass Manual

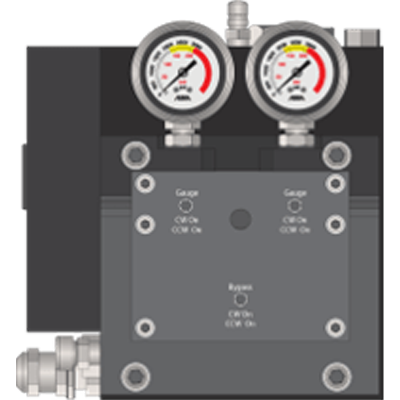

Fornecidos como equipamento padrão, esses manômetros com código de cores são úteis na solução, caso ocorra algum problema. Os medidores se conectam a um coletor com válvulas internas que isolam os medidores durante a operação normal, garantindo alta confiabilidade. Um bypass integral é fornecido para equalizar a pressão em cada lado do cilindro para uso durante a instalação e o comissionamento.

Indicador de Nível de Óleo​

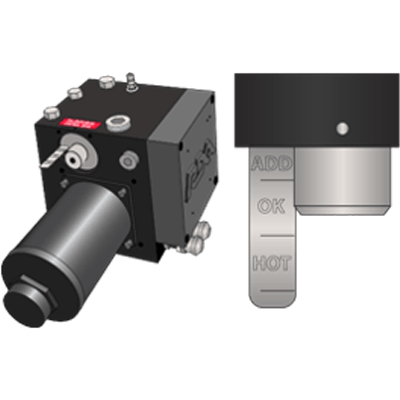

A câmara de expansão inclui um grande indicador de volume com mola. Material de aço inoxidável e um selo ambiental garantem uma operação suave. Um medidor de estilo “dip stick” elimina o trabalho de adivinhação para garantir níveis adequados de óleo.

Teste de Curso Parcial​​

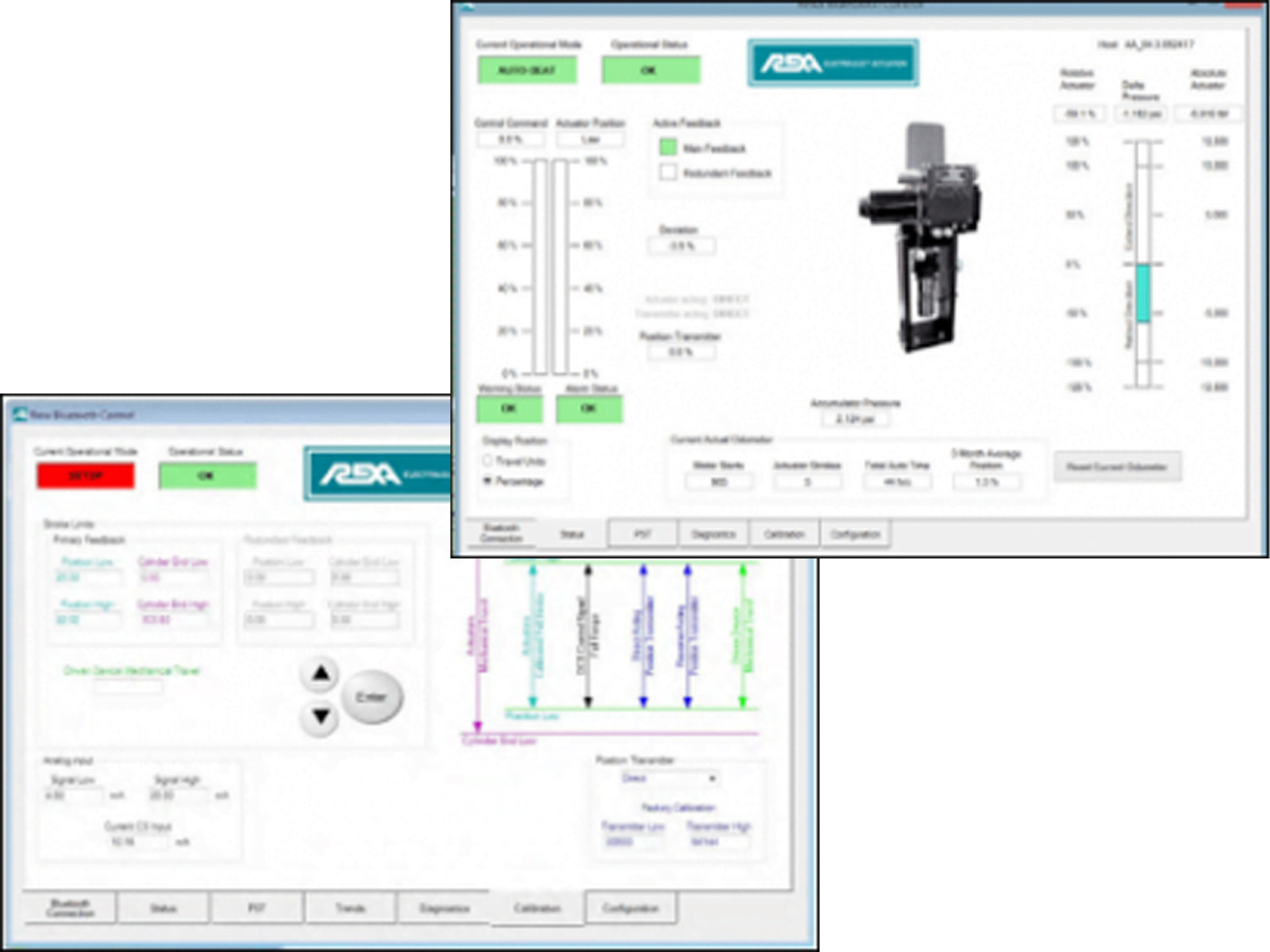

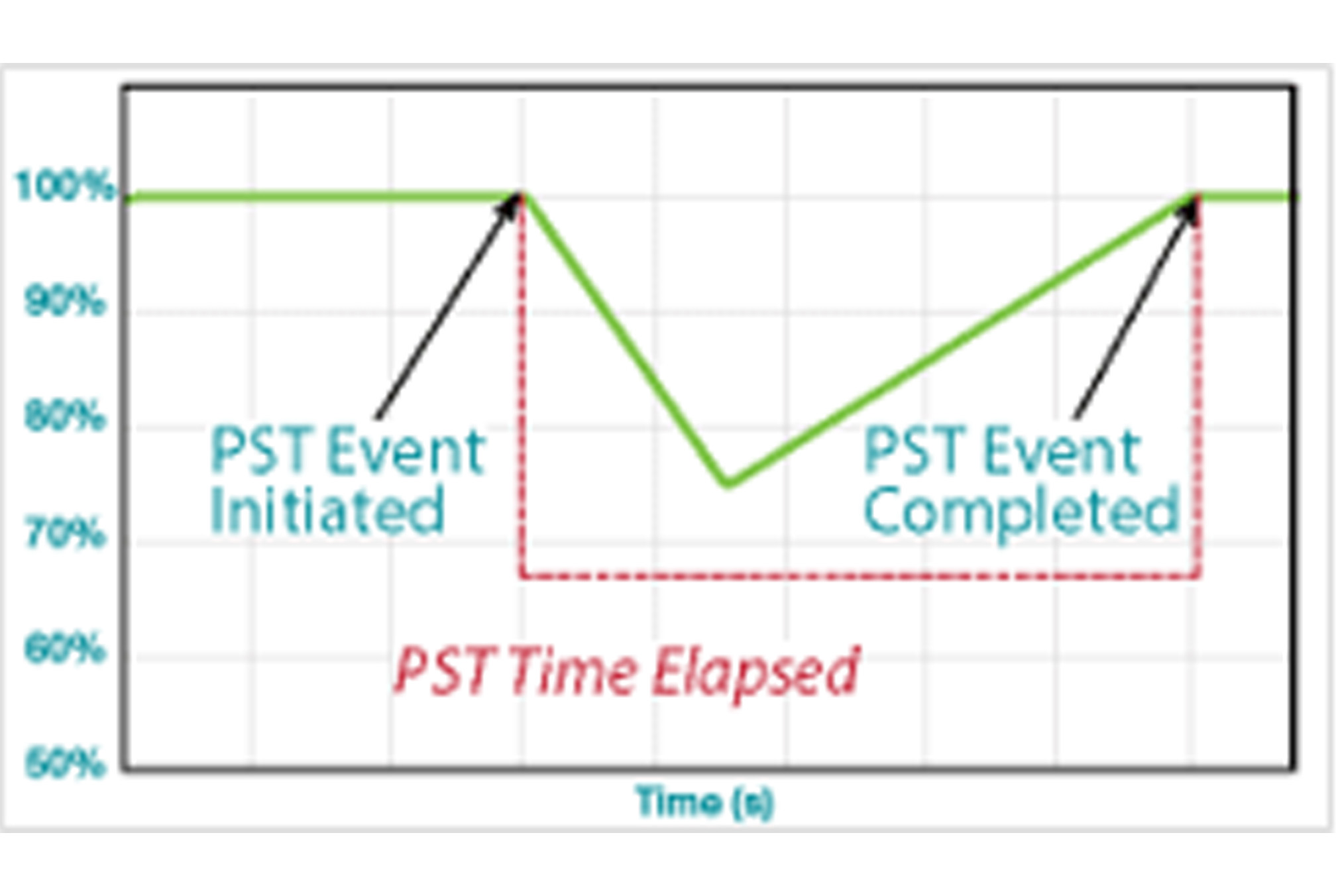

O Teste de curso parcial (PST) é usado para verificar se o atuador é capaz de executar a função de segurança pretendida. Os atuadores REXA foram projetados para suportar intervalos de teste de prova para aplicações SIL quando o PST é implementado. Durante um teste de curso parcial, o sistema de controle do cliente monitora o transmissor de posição para garantir que o atuador executou com êxito sua função. O monitoramento PST pode ser programado e agendado com a interface gráfica do usuário.​

• Programação automática​
•  Gravação da data do evento​
•  Status do evento PST​
•  Destino PST ​
• Tempo total decorrido

​

Controle de Surge​​

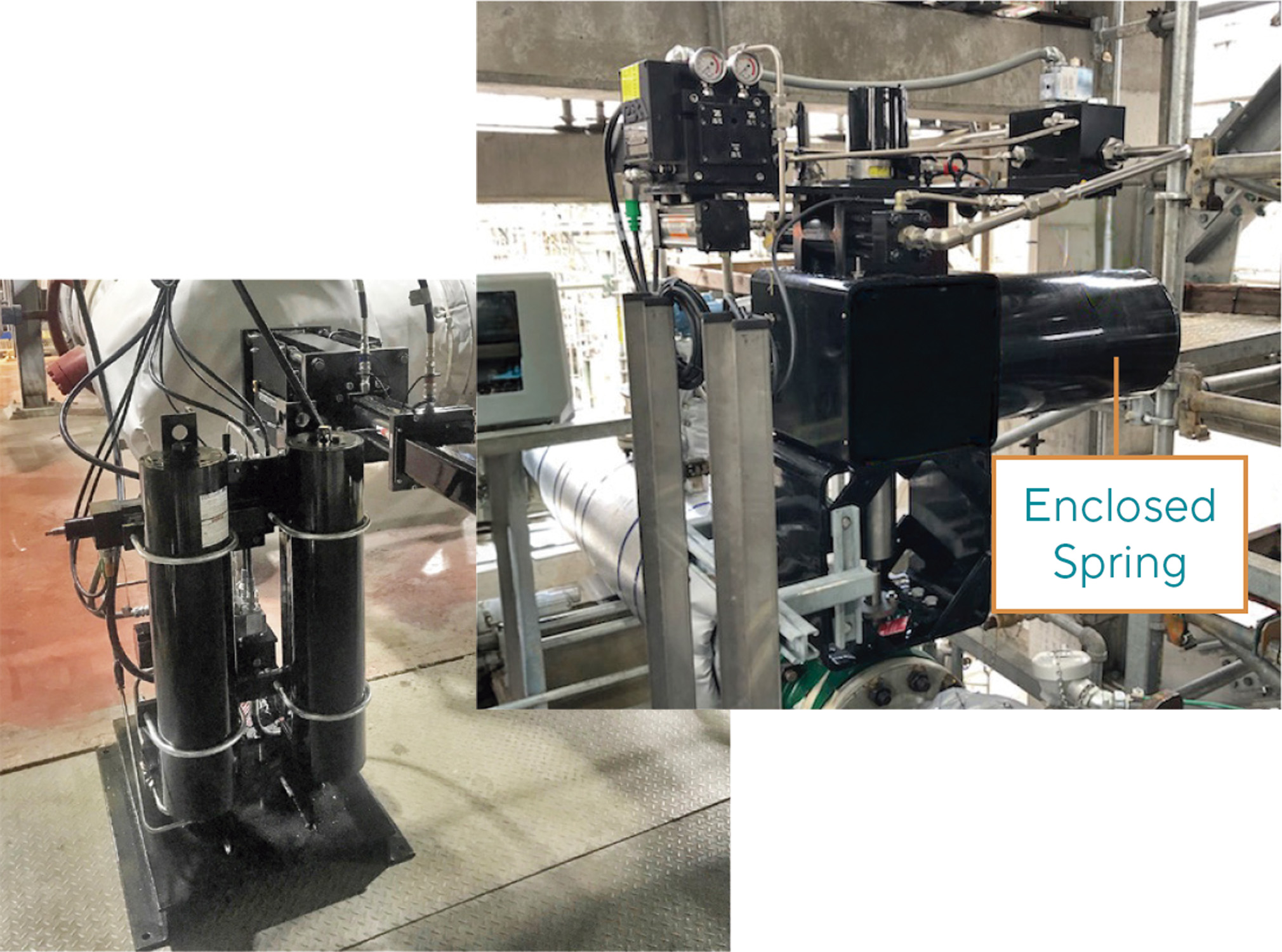

As condições de perturbação do processo podem exigir que o atuador faça uma mudança de posição grande e rápida além da capacidade de velocidade do módulo de potência Electraulic ™ padrão. Os atuadores REXA equipados com uma mola ou acumulador podem utilizar a energia armazenada no sistema à prova de falhas para fornecer essas grandes mudanças de posição em alta velocidade. O recurso Surge Control permite essas rápidas mudanças em qualquer posição dentro do curso ou rotação calibrada do atuador. Os parâmetros de ajuste, acessados ​​por meio do visor e do teclado, permitem ao usuário definir exatamente quando e sob quais condições o recurso está ativado.

• Detecta condições perturbadoras para evitar trips​
• Mudanças grandes e rápidas de posição ​
• Sistemas de acumuladores com capacidade ​
• Deadtime mínimo​

Bomba Booster​​

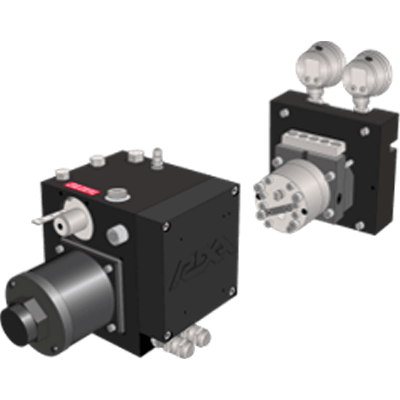

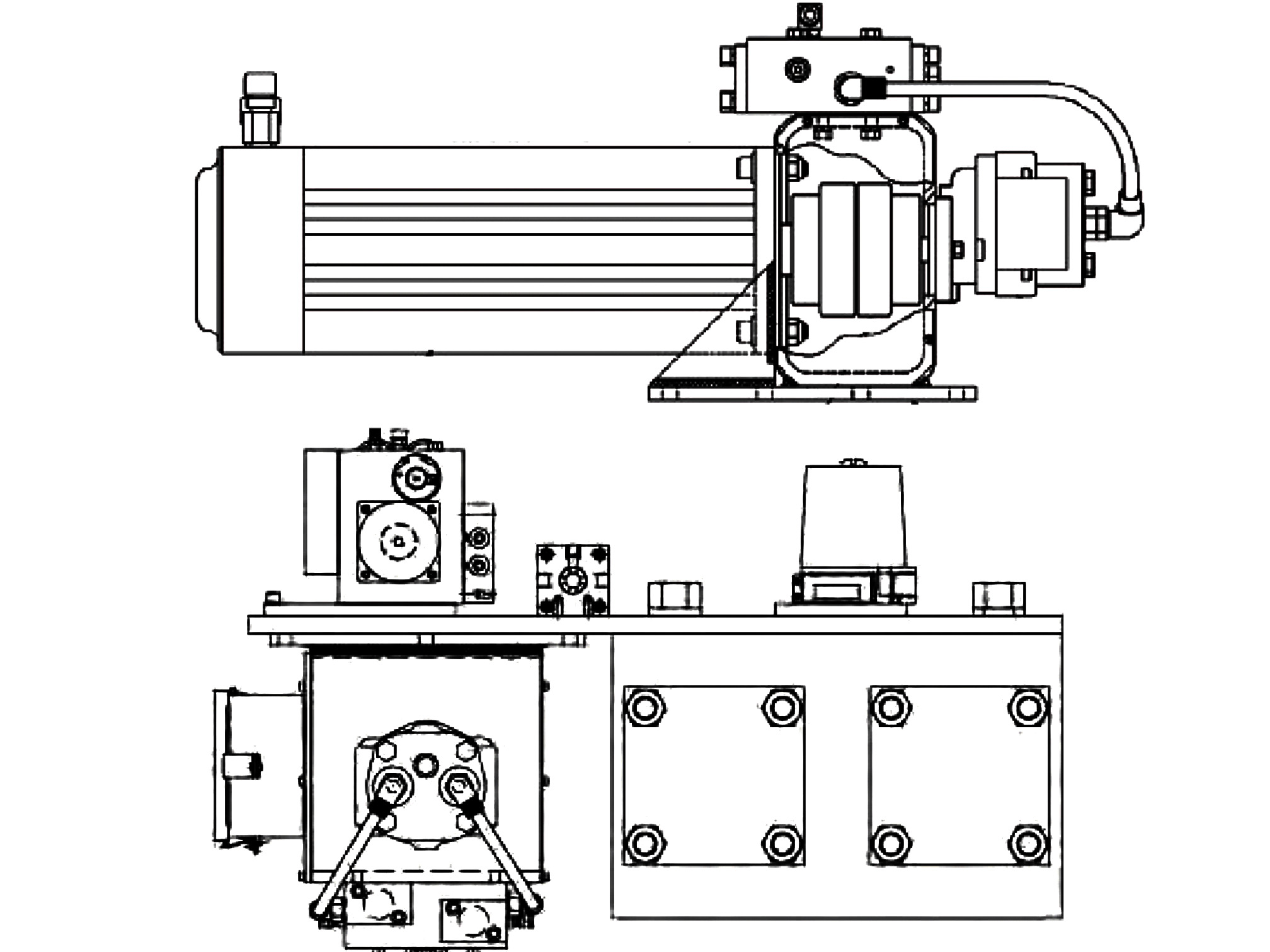

Os sistemas de bomba auxiliar utilizam um módulo de potência Electraulic ™ padrão emparelhado com um motor e bomba auxiliar de grande capacidade. Essa configuração de bomba dupla combina capacidade de controle fino e velocidades rápidas em atuadores de alto rendimento. O módulo de energia fornece controle fino durante pequenas alterações de posição, enquanto a bomba auxiliar é utilizada durante grandes alterações de posição. Os parâmetros de controle, acessados ​​através do visor e do teclado, permitem ao usuário ajustar o desempenho da bomba de reforço para uma determinada aplicação.

• Proporciona mudanças rápidas de posição para grandes deslocamentos​
• Mantém a capacidade de controle preciso em mudanças de posição menores

Redundância​​

Aplicações críticas exigem confiabilidade adicional para maximizar o tempo de atividade da planta e reduzir o risco de uma parada não planejada ou um possível problema de segurança. O método mais comum para manter esses sistemas operacionais é a redundância, que adiciona um nível de segurança às operações críticas das plantas.

A REXA desenvolveu a capacidade de fornecer redundância para os clientes. Além dos ganhos de desempenho atribuídos ao uso da atuação Electraulic ™, muitos clientes escolhem os atuadores REXA especificamente por seu alto nível de confiabilidade. Os atuadores linear e rotativo Xpac têm confiabilidade excepcional mas a escolha de um sistema REXA redundante aumenta a confiabilidade do atuador para mais de 99,9%. ​

O design modular do REXA permite a flexibilidade de fornecer diferentes níveis de redundância, tais como:​

• Motores e bombas ​
• Sensores de feedback de posição ​
• CPU ​
• Sistema completo de atuador redundante (montagem mecânica e elétrica)

Indicação de Carga da Sede da Válvula​​

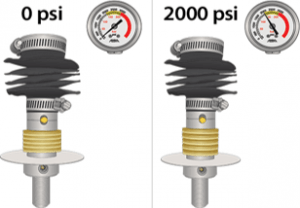

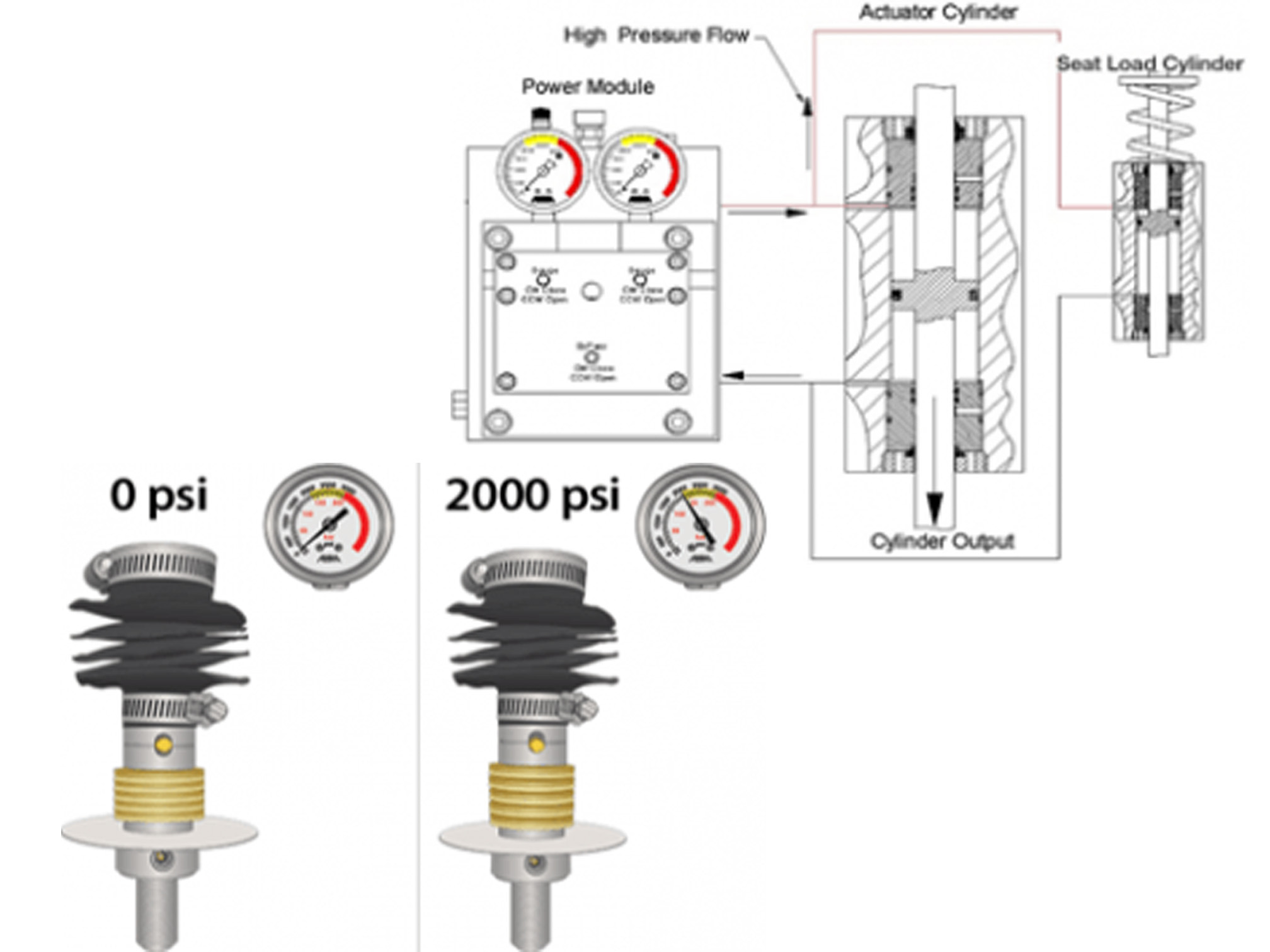

Para válvulas de controle linear que exigem uma carga na sede específica para garantir o desligamento, os atuadores da série linear Xpac podem ser equipados com um acoplamento elástico que é composto por arruelas Belleville pré-compactadas e ficam entre as hastes da válvula e do atuador. À medida que o bujão da válvula se encaixa na sede, as arruelas são compactadas e o pino​ indicador desliza na posição. O objetivo duplo do acoplamento elástico é indicar a carga positiva da sede e compensar a expansão térmica da haste ou sede da válvula. ​

Quando o atuador é grande demais, é usado um cilindro de carga da sede (SLC) que é um cilindro oposto à mola conectado hidraulicamente ao cilindro do atuador.

Quando o cilindro do atuador atinge uma parada forçada (sede da válvula), a pressão aumenta no SLC. A pressão comprime a mola até que o SLC atinja a posição de assentamento calibrada. Um indicador visível externamente fornece confirmação visual de que a válvula está assentada.​

Controle Manual​​

Os atuadores e unidades REXA podem ser operados quando a energia elétrica não está disponível. ​

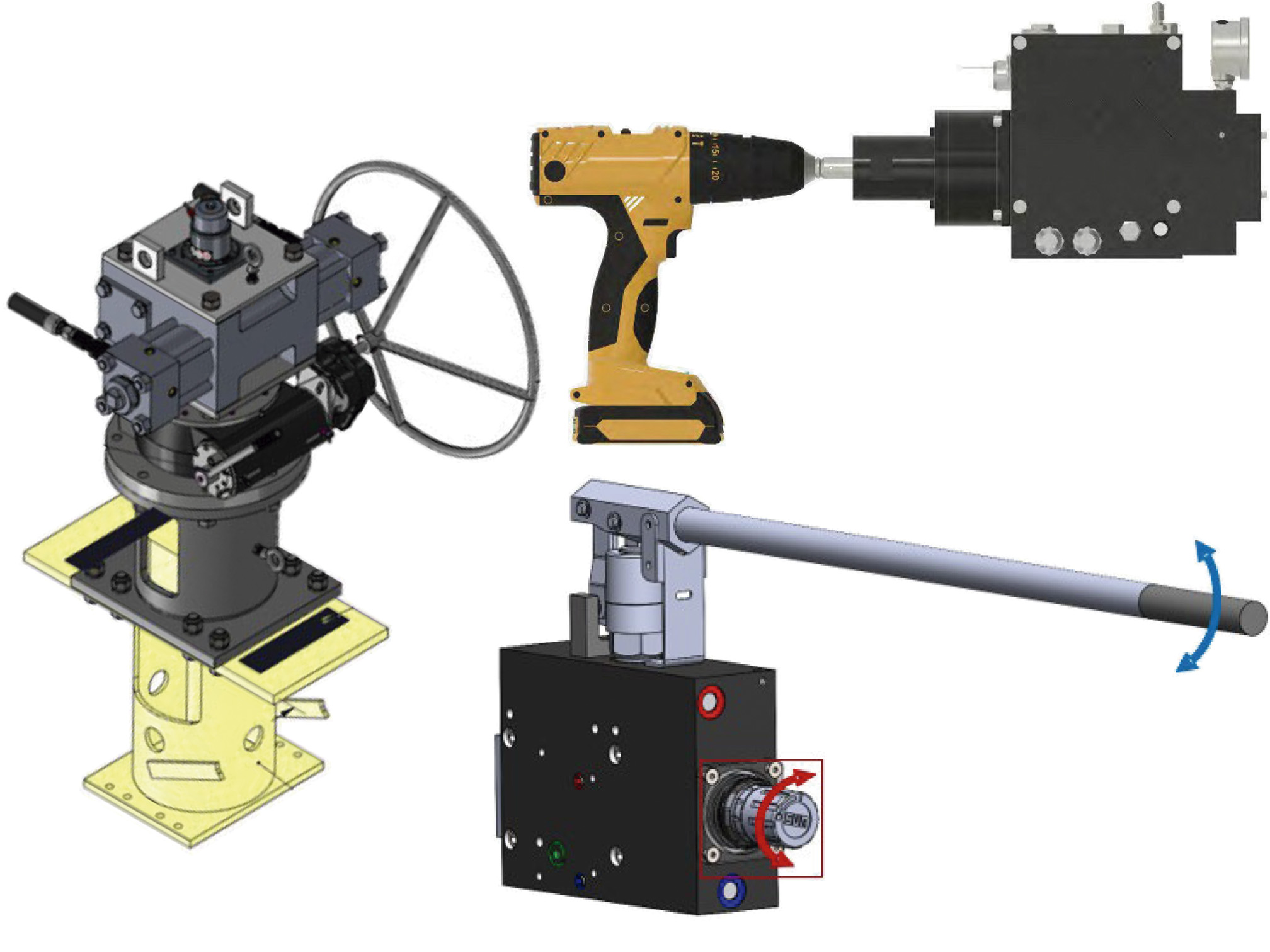

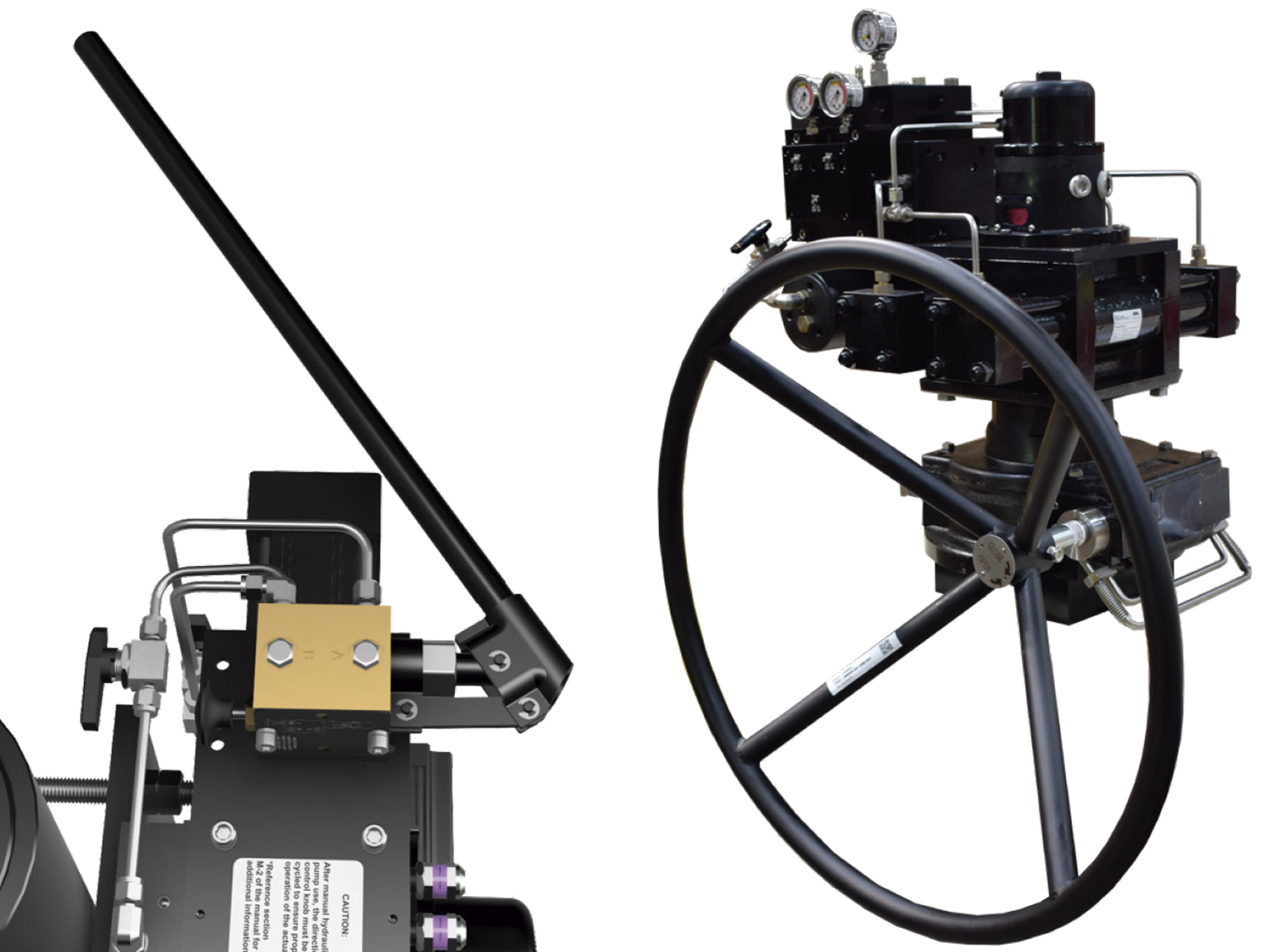

Volante Desmontável e Furadeira​

• Anexa ao final do motor ​
• Aciona diretamente aciona a bomba de engrenagem do módulo de potência ​

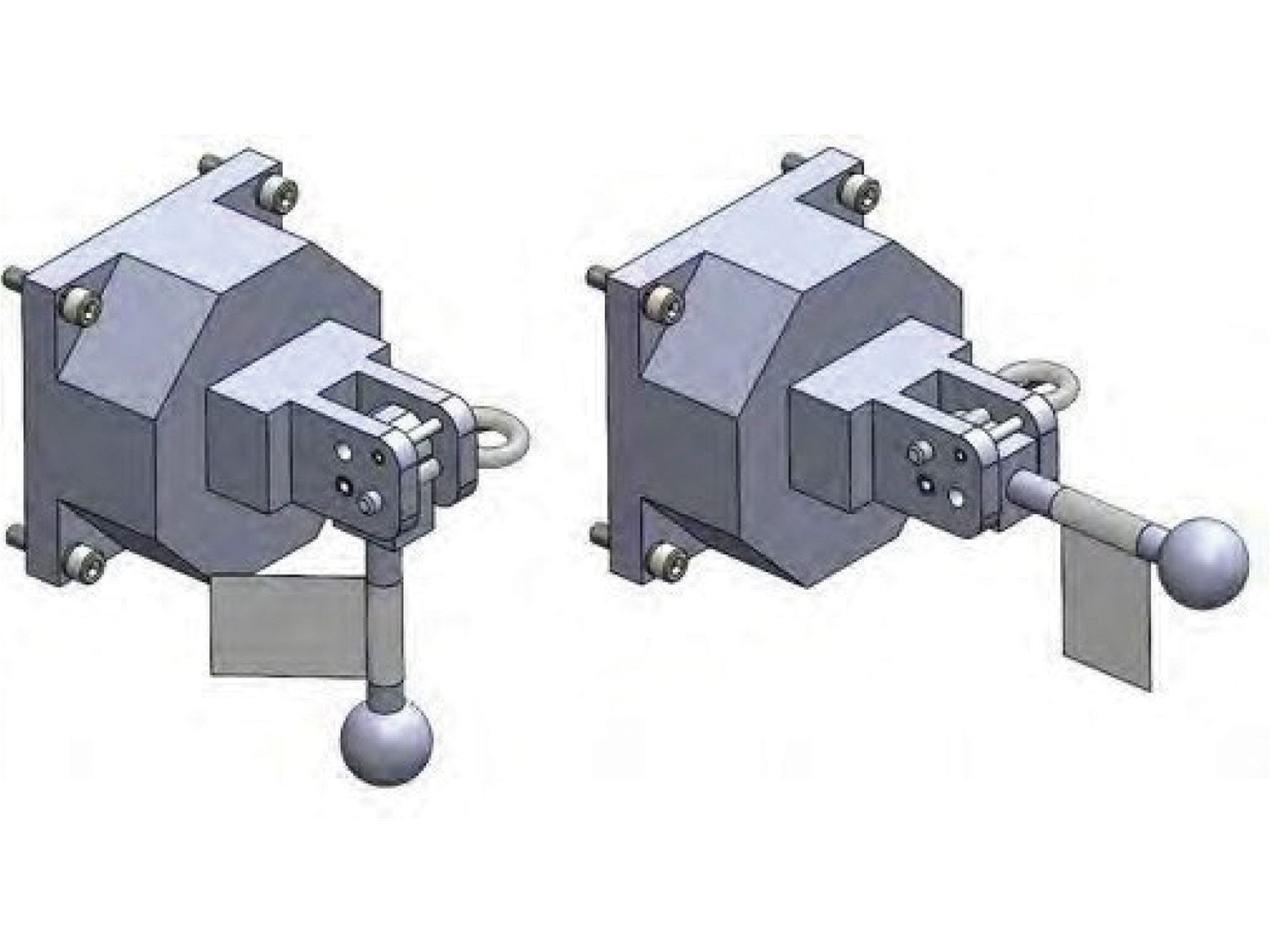

• A remoção do volante expõe uma unidade hexagonal, permitindo que o usuário mova o atuador com uma furadeira sem fio (ambiente não perigoso)

Bomba Manual​

• Conectada hidraulicamente ao cilindro do atuador ​
• Fornece operação manual mais rápida que o volante ​
• Interruptor de alavanca permite o usuário controlar a direção do atuador (estender / retrai

Fail Safe​​​

O Fail-Safe é um recurso que entra em ação durante a falha do sistema, garantindo assim nenhum dano a outros equipamentos, pessoas ou ao meio ambiente. Aplicações críticas de controle de processo geralmente exigem que o dispositivo acionado mude para uma posição Fail Safe com a perda de energia ou uma condição de disparo. Esse posicionamento pode ser por mola ou por acumulador, dependendo da aplicação.

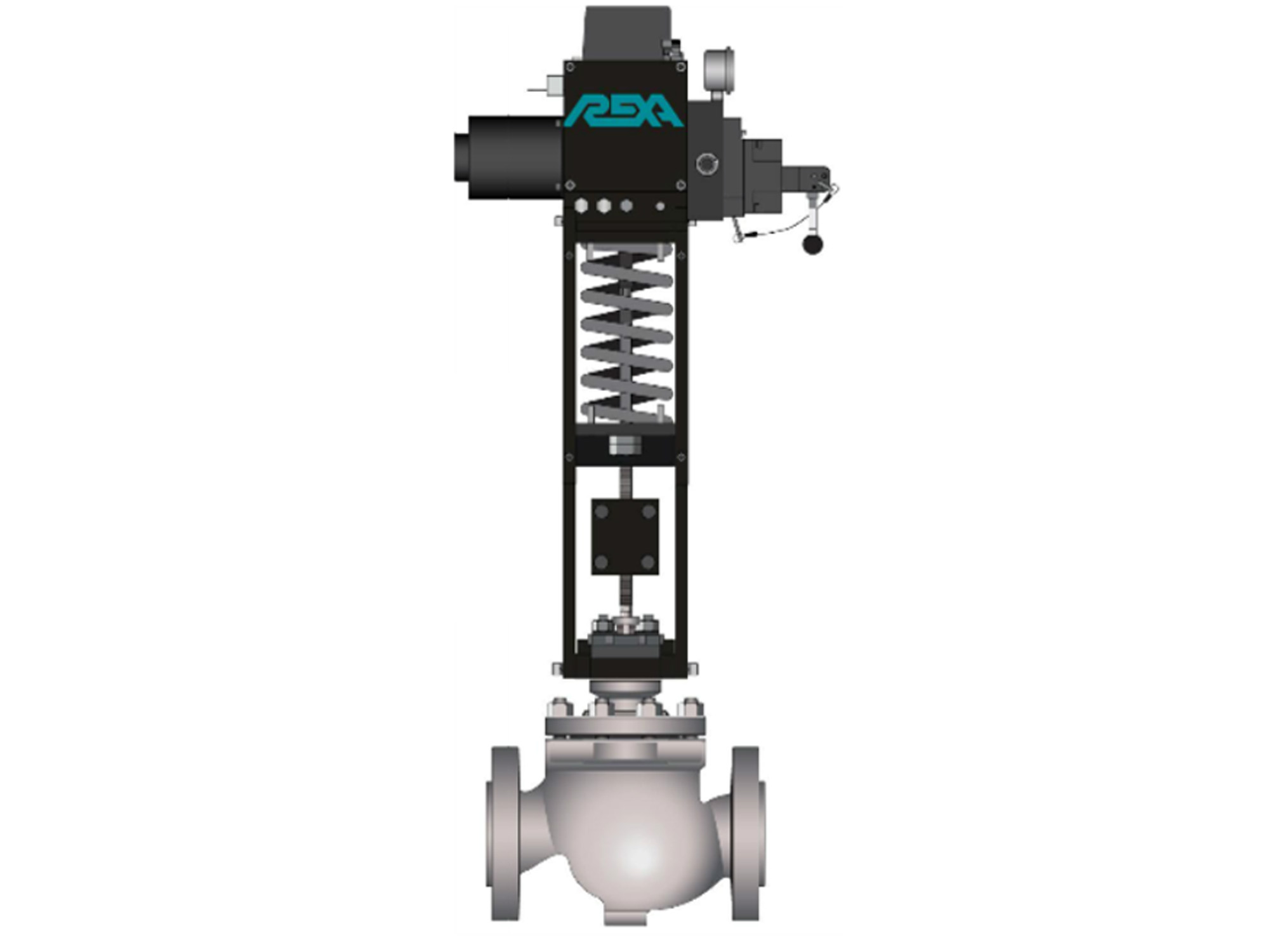

O posicionamento por mola envolve uma mola helicoidal colocada em série com o cilindro hidráulico. Quando uma condição Fail Safe é iniciada, um solenóide de isolamento abre o circuito hidráulico, permitindo que a mola mova o dispositivo acionado para a posição especificada. A condição inicia devido a uma perda de energia, introdução / remoção de um sinal de trip ou uma combinação de ambos. Os sistemas de molas são simples, confiáveis ​​e mais adequados para atuadores de tamanho menor.

O posicionamento por acumulador inclui um acumulador do tipo pistão. Durante a operação normal, um solenóide isola a energia armazenada no acumulador do circuito hidráulico principal. Quando uma condição Fail Safe é iniciada, a solenóide abre para liberar a pressão do acumulador, movendo o dispositivo acionado para a posição especificada. Na restauração da energia, o Módulo de Potencia Electraulic ™ recarrega o acumulador. Os sistemas de acumulador são um forma eficiente de utilização da energia armazenada. Eles têm uma relação potência / tamanho compacta para atuadores maiores e também podem ser configurados para fornecer vários cursos e / ou rotações.
