AMOT - Válvula Termostática 3 Vias

Introdução e Aplicações Típicas

A válvula termostática AMOT de 3 vias é projetada para fornecer controle de temperatura de fluido totalmente automático em aplicações de desvio ou mistura. As aplicações típicas incluem água para camisas de motores, sistemas de resfriamento de óleo lubrificante e para mistura ou desvio de fluidos em controle de processos e aplicações industriais.

 AMOT modelo B é uma Válvula 3 VIAS auto-operada, não requer sensor externo de temperatura, assumindo sempre uma posição de abertura em função da temperatura sobre os elementos.

Princípio de Funcionamento e Elementos Termostáticos

O elemento termostático em uma válvula Modelo B é totalmente fechado e ajustado de fábrica, proporcionando operação à prova de adulteração, utilizam o princípio comprovado da cera expansível para acionar os conjuntos de elementos de temperatura de 3 vias.

Para manutenção ou para atingir uma temperatura de ajuste diferente, o elemento pode ser trocado, embora isso exija a remoção da válvula de sua tubulação, exceto na válvula Modelo 8B, onde os elementos são acessíveis enquanto a válvula está instalada. Os elementos estão disponíveis com temperaturas de ajuste de 13 a 116 °C (55 a 240 °F).

Especificações e Variantes de Projeto

As válvulas estão disponíveis em nove tamanhos e em uma variedade de materiais para atender a diferentes fluidos.

Como opção, as válvulas AMOT Modelo B podem ser equipadas com um acionamento manual, que permite ao operador direcionar os elementos para a posição de resfriamento máximo. Nos tamanhos maiores com múltiplos elementos, cada um possui seu próprio acionamento manual. O acionamento manual deve ser usado apenas em emergências; no entanto, em válvulas com múltiplos elementos, às vezes um elemento pode ser travado parcialmente aberto para evitar o congelamento do resfriador e para alterar ligeiramente a temperatura de operação.

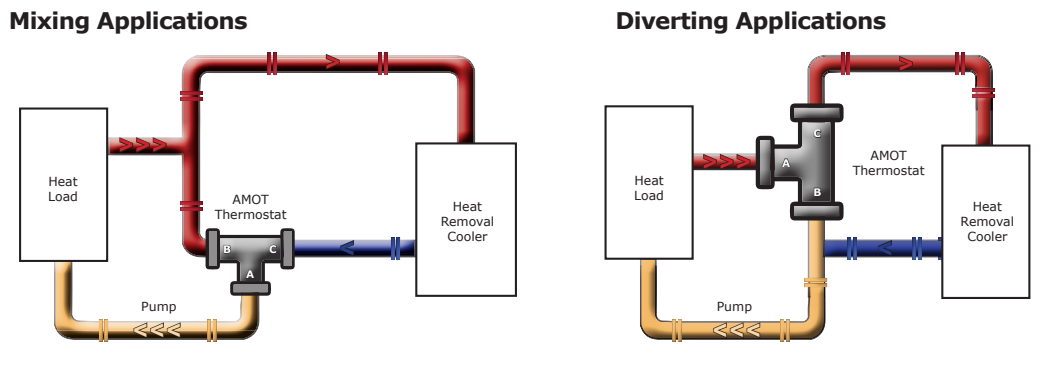

Modos de Operação: Mistura e Desvio (Bypass)

As válvulas do modelo B podem ser usadas para serviços de desvio ou mistura.

Serviço de Mistura

Quando as válvulas são usadas para mistura, a Porta C é a porta de entrada do fluido frio proveniente do resfriador, a Porta B é a entrada do fluido quente de bypass e a Porta A a saída comum. A Porta A é a porta de detecção de temperatura, assim a válvula irá misturar os fluidos quente e frio na proporção correta para produzir a temperatura de saída desejada na Porta A.

Serviço de Desvio (Bypass)

Quando as válvulas são usadas para desviar, a entrada é a Porta A (porta de detecção de temperatura), com a Porta C conectada ao resfriador e a Porta B conectada à linha de bypass do resfriador.
