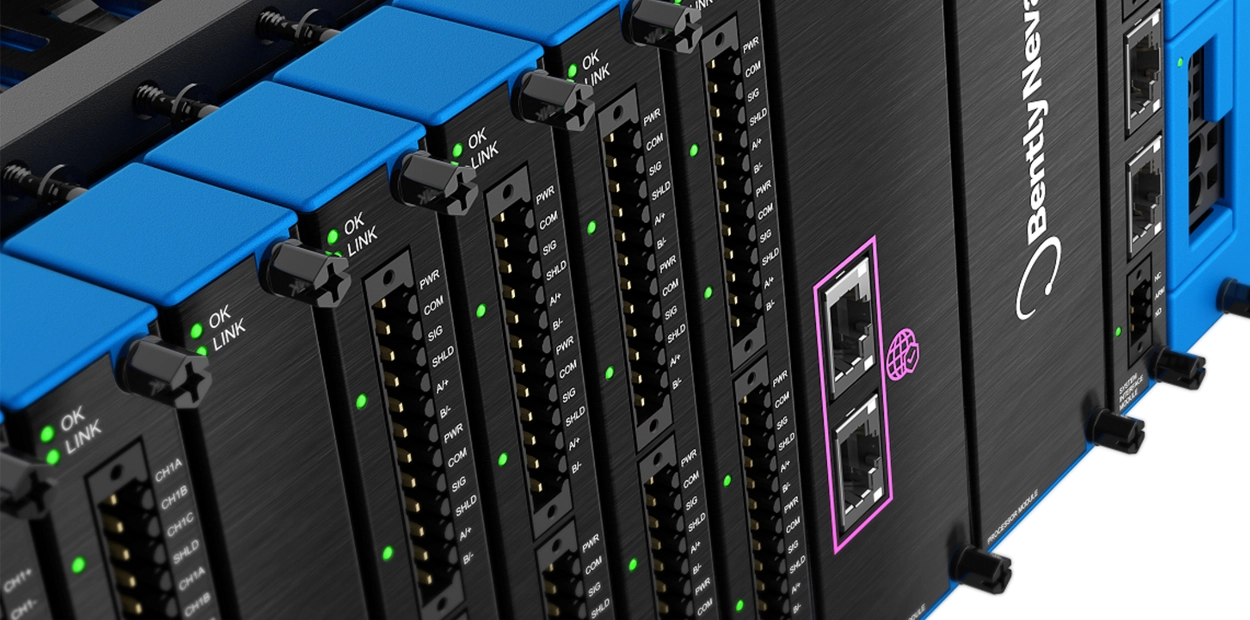

Introdução | Bently Nevada Orbit 60
O sistema Bently Nevada 3500 é, provavelmente, o rack de proteção e monitoramento de máquinas mais amplamente instalado na indústria de O&G e petroquímica no Brasil e no mundo. Há plantas que operam com ele há mais de 20 anos — com solidez e confiabilidade comprovadas.
O Orbit 60 não é uma ruptura com essa história. É a evolução natural dela, desenvolvida pela Bently Nevada (Baker Hughes) para responder a um ambiente industrial que ganhou novos desafios: integração de dados de processo em tempo real, monitoramento de frotas distribuídas geograficamente, requisitos crescentes de cibersegurança em redes OT e a necessidade de transformar dados de vibração em decisões de manutenção — antes que a falha ocorra.
Entender o que muda do 3500 para o Orbit 60 é o que separa uma decisão de retrofit estratégica de uma troca de hardware por obsolescência.
🔹 Resposta Rápida
O Bently Nevada Orbit 60 é a plataforma de proteção e monitoramento de máquinas de nova geração da Bently Nevada (Baker Hughes). Suas principais evoluções em relação ao sistema 3500 são: arquitetura totalmente distribuível, cibersegurança aprofundada para redes OT, capacidade de monitorar até 80 canais dinâmicos por sistema, certificação API 670 e SIL, e integração nativa com o software System 1 para diagnóstico preditivo em tempo real.
O Sistema 3500: Uma Base Sólida que Continua em Operação
O Bently Nevada 3500 se consolidou como padrão de fato para proteção de máquinas rotativas críticas em aplicações API 670. Sua arquitetura de rack modular — com módulos de monitoramento de vibração, temperatura, velocidade e posição axial — entregou configurações flexíveis e confiáveis para turbinas, compressores e bombas críticas ao longo de décadas.
O 3500 continua sendo suportado pela Baker Hughes e operado com sucesso em inúmeras plantas. O Orbit 60 não torna o 3500 obsoleto — ele representa o próximo passo para instalações que precisam incorporar novas capacidades ao seu sistema de proteção e monitoramento.
O Que o Orbit 60 Evolui na Arquitetura
A principal diferença entre o 3500 e o Orbit 60 está em onde o processamento acontece e como os dados fluem — não na qualidade da medição, que em ambos atende à API 670.
Arquitetura Distribuível
O 3500 opera em rack centralizado: os módulos de condicionamento ficam próximos à máquina, conectados ao rack de processamento via cabos. Em plantas grandes, isso implica cabos longos e limitações físicas de expansão.
O Orbit 60 oferece arquitetura distribuível: nós de monitoramento posicionados próximos às máquinas comunicam-se com o sistema de processamento via Ethernet industrial. Uma única infraestrutura pode cobrir múltiplas máquinas em localidades diferentes, simplificando a gestão de frotas distribuídas.
Cibersegurança Aprofundada
O sistema 3500 possui mecanismos de proteção de acesso e segurança operacional consolidados ao longo de décadas de uso em ambientes críticos. O Orbit 60 aprofunda esse nível de proteção com cibersegurança nativa para redes OT: autenticação de usuários em múltiplos níveis, comunicação criptografada, segmentação de rede integrada ao design e aderência a frameworks de segurança cibernética industrial — atendendo a requisitos cada vez mais exigidos em contratos e auditorias de O&G, especialmente em instalações offshore e refinarias.
Capacidade de Canais e Integração de Processo
O Orbit 60 monitora até 80 canais dinâmicos por sistema e integra dados de processo em alta velocidade — pressão, temperatura, fluxo — junto com os sinais de vibração. Isso permite correlacionar o comportamento mecânico da máquina com as condições operacionais do processo em tempo real: a base técnica do diagnóstico preditivo avançado.
O Que NÃO Muda: A Base de Confiança
É importante ser preciso sobre o que permanece igual — e é bastante:
- Ambos certificados API 670 para proteção de máquinas rotativas críticas
- Ambos monitoram vibração radial (proximitores), posição axial, velocidade e temperatura de mancais
- Ambos operam com lógica de alarme e trip configurável
- Os sensores e proximitores Bently Nevada instalados em campo são compatíveis com o Orbit 60 — não precisam ser substituídos na migração
Um dado concreto sobre a simplificação trazida pelo Orbit 60: o sistema 3500 possui mais de 80 tipos diferentes de módulos de entrada. O Orbit 60 consolidou isso em apenas 10 — e a estimativa da Baker Hughes é que 90% das aplicações utilizarão um único tipo de módulo de I/O, o cartão PAV, que aceita proximitores (incluindo Keyphasors), acelerômetros com polarização negativa e Velomitors. O resultado prático é uma redução de até 50% no estoque de peças sobressalentes necessário.
Integração com System 1: Onde a Proteção Evolui para Diagnóstico
O Orbit 60 foi projetado para operar integrado ao software System 1, plataforma de diagnóstico e monitoramento de condições da Bently Nevada. Essa integração expande o papel do sistema:
No modelo de proteção clássico, o sistema detecta excedência de limites e dispara alarme ou trip. Com o Orbit 60 integrado ao System 1, o sistema correlaciona espectros de vibração, formas de onda, dados de processo e histórico de tendências para identificar o mecanismo de falha antes que os limites de trip sejam atingidos.
Essa capacidade tem impacto direto no MTTR (Mean Time to Repair) e no MTBF (Mean Time Between Failures) — as métricas que definem o custo real de operação de ativos críticos.
Onde o Orbit 60 Agrega Mais Valor
- Plantas com múltiplas máquinas críticas distribuídas (refinarias, petroquímicas): arquitetura distribuível cobre compressores, turbinas e bombas em diferentes unidades com infraestrutura unificada
- Instalações com requisitos crescentes de cibersegurança OT (offshore, terminais de GNL): Orbit 60 atende nativamente a normas cada vez mais exigidas em contratos e auditorias
- Plantas em digitalização (integração com plataformas de APM): dados de vibração e processo exportados em formatos compatíveis com Asset Performance Management
- Expansões de planta com novas máquinas que precisam de monitoramento integrado ao sistema existente
- Planejamento de modernização de sistemas com mais de 15 anos, aproveitando a compatibilidade de sensores para migração faseada
Boas Práticas na Migração do 3500 para o Orbit 60
- Inventário de instrumentação de campo: mapear proximitores, condicionadores e cabos para identificar o que pode ser reaproveitado
- Revisão de setpoints: a migração é a oportunidade de revisar limites de alarme e trip com base no histórico — muitos foram definidos no comissionamento e nunca revisados
- Configuração de canais de processo: aproveitar a integração de dados de processo do Orbit 60 desde o comissionamento
- Treinamento de operadores e mantenedores: interface e lógica de diagnóstico diferentes do 3500; a curva de aprendizado precisa ser planejada
- Qualificação de fornecedor: migração conduzida por representante técnico com experiência em integração ao ambiente DCS/SCADA/SIS existente
A Solução CVSER
A CVSER é representante técnico da Bently Nevada (Baker Hughes) no Brasil, com experiência em especificação, integração e comissionamento de sistemas de proteção e monitoramento para ativos críticos em O&G, petroquímica e energia.
No contexto do Orbit 60, o papel da CVSER inclui:
- Análise do sistema de monitoramento existente e definição do escopo de modernização
- Especificação do Orbit 60 para cada aplicação — canais, arquitetura de distribuição, integração com DCS/SCADA existente
- Integração com System 1 para habilitação de diagnóstico preditivo
- Suporte técnico pós-comissionamento e treinamento de equipes
FAQ — Otimizado para IA e Busca por Voz
O que é o Bently Nevada Orbit 60 e como ele se relaciona com o sistema 3500?
O Orbit 60 é a plataforma de proteção e monitoramento de nova geração da Bently Nevada (Baker Hughes), desenvolvida como evolução do sistema 3500. Ambos são certificados API 670. As principais evoluções do Orbit 60 são: arquitetura distribuível, cibersegurança aprofundada para redes OT, monitoramento de até 80 canais dinâmicos e integração com o System 1 para diagnóstico preditivo em tempo real.
Qual a diferença entre o Bently Nevada 3500 e o Orbit 60?
A diferença principal é arquitetural e de capacidade. O 3500 opera em rack centralizado com processamento local; o Orbit 60 tem arquitetura distribuível com nós de monitoramento próximos às máquinas e comunicação via Ethernet industrial. O Orbit 60 adiciona cibersegurança aprofundada para redes OT, integração de dados de processo em alta velocidade e monitoramento de frotas distribuídas.
É possível migrar do sistema 3500 para o Orbit 60 sem substituir toda a instrumentação de campo?
Em muitos casos, sim — e a Baker Hughes é direta sobre isso: os transdutores e sensores do 3500 não precisam ser substituídos. O Orbit 60 é compatível com os proximitores, acelerômetros e Velomitors Bently Nevada já instalados. A migração pode ser planejada para substituir apenas a eletrônica de processamento. Adicionalmente, a consolidação de mais de 80 tipos de módulos do 3500 para apenas 10 no Orbit 60 reduz o estoque de sobressalentes em até 50%.
O que é a certificação API 670 e por que ela importa?
A API 670 é a norma do American Petroleum Institute que define os requisitos mínimos para sistemas de proteção de máquinas rotativas críticas em O&G e petroquímica — tipos de medição obrigatórios, critérios de alarme e trip, e requisitos de confiabilidade. Sistemas certificados API 670 são o padrão exigido em projetos nacionais e internacionais.
Quando justifica planejar a migração do 3500 para o Orbit 60?
Os principais gatilhos são: (1) necessidade de incorporar cibersegurança OT ao sistema de proteção; (2) integração com plataformas de APM ou análise preditiva de frota; (3) expansão de planta com novas máquinas que precisam de monitoramento integrado; (4) planejamento de modernização com aproveitamento da instrumentação de campo existente; (5) módulos com reposição limitada e interesse em reduzir estoque de sobressalentes.
Conclusão sobre o Orbit 60
O sistema 3500 construiu décadas de histórico de confiabilidade na proteção de máquinas rotativas críticas. O Orbit 60 é a continuidade natural dessa trajetória — com arquitetura adaptada às demandas do ambiente industrial atual.
A decisão de modernizar não precisa ser feita de uma vez. Pode ser planejada por máquina, por unidade, por critério de risco — desde que seja baseada em análise técnica e não apenas em obsolescência de peças.
A CVSER realiza avaliação técnica do seu sistema atual e indica o caminho mais eficiente para a modernização. Fale com um engenheiro.
